CS48505S
CS48505S
量產
ESD保護20KV的RS-485收發器
CS485xx是一系列抗噪聲 RS-485半雙工收發器，能
夠運用在惡劣的工業、電力環境中。這些器件的總線引
腳可耐受高級別的ESD事件，保護內部電路不受損害。
該系列器件支持3V到5.5V的工作電壓，可提供小
型SOIC8、MSOP8和DFN8多種封裝，適用于空間受限
以及長電纜上的多點應用。
這些器件在自然通風環境下的工作溫度范圍為
40°C至125°C。
-
特性
滿足或超過TIA/EIA-485A標準的要求半雙工RS-485收發器
數據速率
CS48505x：500kbps
CS48520x：20Mbps3V至5.5V電源電壓
5V供電時驅動器差分輸出電壓超過2.1V，兼容PROFIBUS
帶有限流驅動器和熱關斷功能
總線 I/O ESD 保護
±20kV HBM ESD
±4kV IEC 61000-4-2 接觸放電1/2 單位負載（支持多達 64個總線節點）
開路、短路和空閑總線失效保護
擴展工業工作溫度范圍：
–40°C 至 125°C
共模電壓范圍：
–7V至12V
待機電流：
<5μA
無毛刺上下電
支持多種封裝：
SOIC8，MSOP8和DFN8
-
應用
-
工廠自動化和控制
-
電力測量（智能電表）
-
樓宇自動化
-
HVAC系統
-
視頻監控
-
無線基礎設施
-
-
器件信息

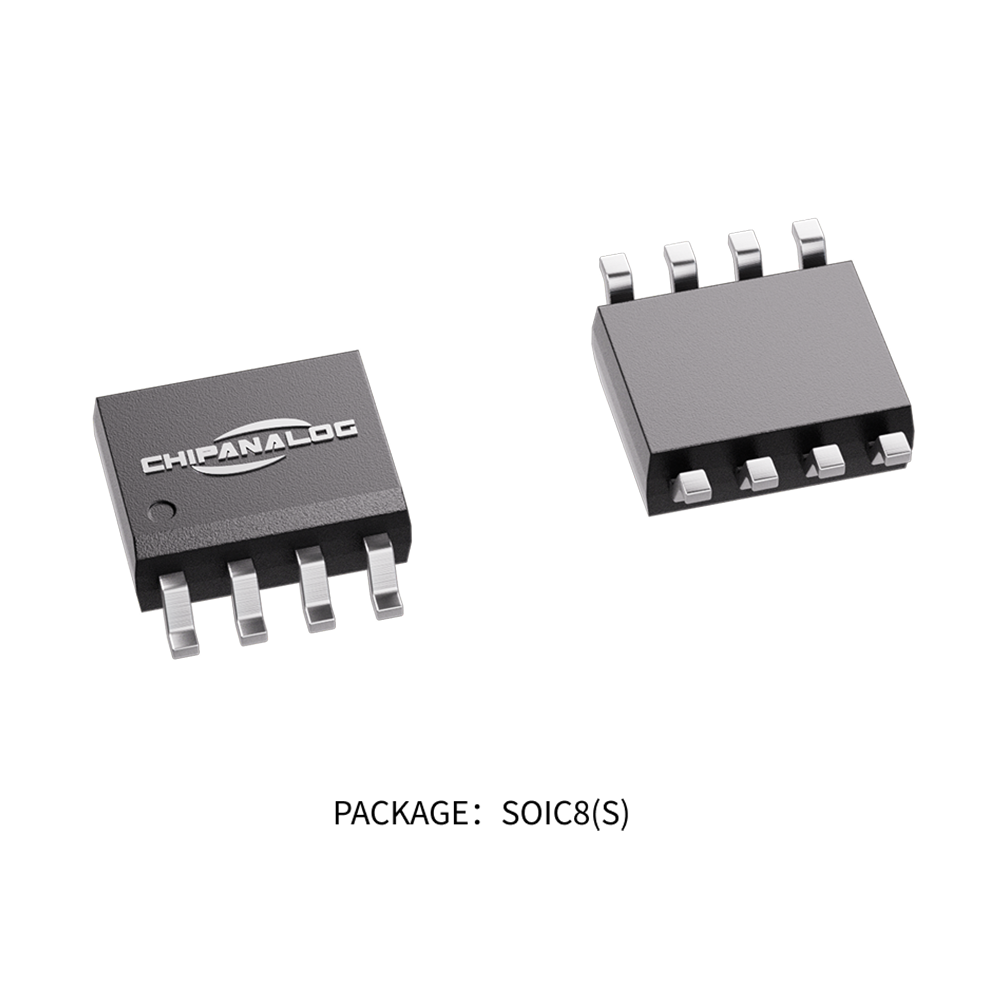

零件號 封裝 封裝尺寸（標稱值） CS48505D， CS48520D DFN8 3mm × 3mm CS48505M， CS48520M MSOP8 CS48505S， CS48520S SOIC8 4.9mm × 3.9mm -

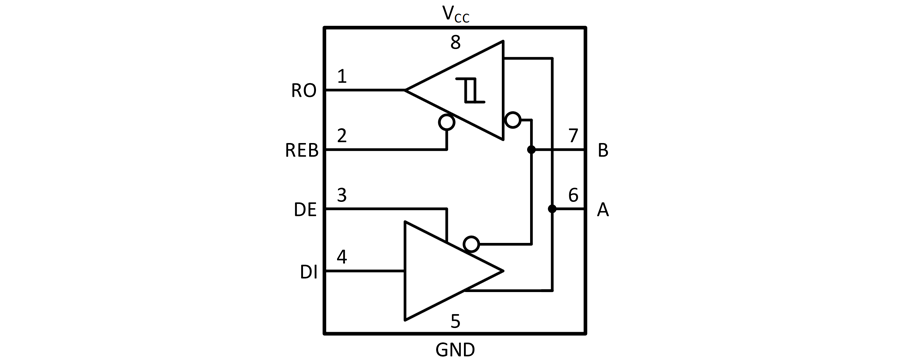

簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件名稱: AN029_關于CS485xx和CS485xxA 系列RS-485收發器驅動和接收使能時間以及在三線制應用中的說明
文件種類: APPNOTE
更新日期: 2024.05.09
-
文件種類: 規格書
更新日期: 2024.04.29
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CS485XX_V1.3
認證日期: 2022.08.21
-
