CA-IS3082WX
CA-IS3082WX
量產
隔離式RS-485/RS-422收發器
CA-IS308x是一系列隔離式RS-485/RS-422收發器，電氣
隔離等級高，能夠滿足工業應用場景嚴苛的要求。該
系列器件內部的邏輯輸入與輸出緩沖器之間通過二氧
化硅（SiO2）絕緣柵隔離，能夠承受高達 5000VRMS（60s）的電氣隔離以及具有±150kV/μs的典型CMTI性
能。絕緣柵阻斷了邏輯側與總線側的地環路，有助于
降低具有較高地電勢差的端口間干擾，確保數據的正
確傳輸。
CA-IS308x 系列用于支持多節點數據通信總線，最高通
信速率為20Mbps，最多允許同一總線上掛接 256 個收
發器。該系列器件中，CA-IS3080和CA-IS3086為全雙工
收發器，CA-IS3082和CA-IS3088 為半雙工收發器，可通
過器件的接收使能與發送使能引腳控制收發狀態，避免
總線沖突。

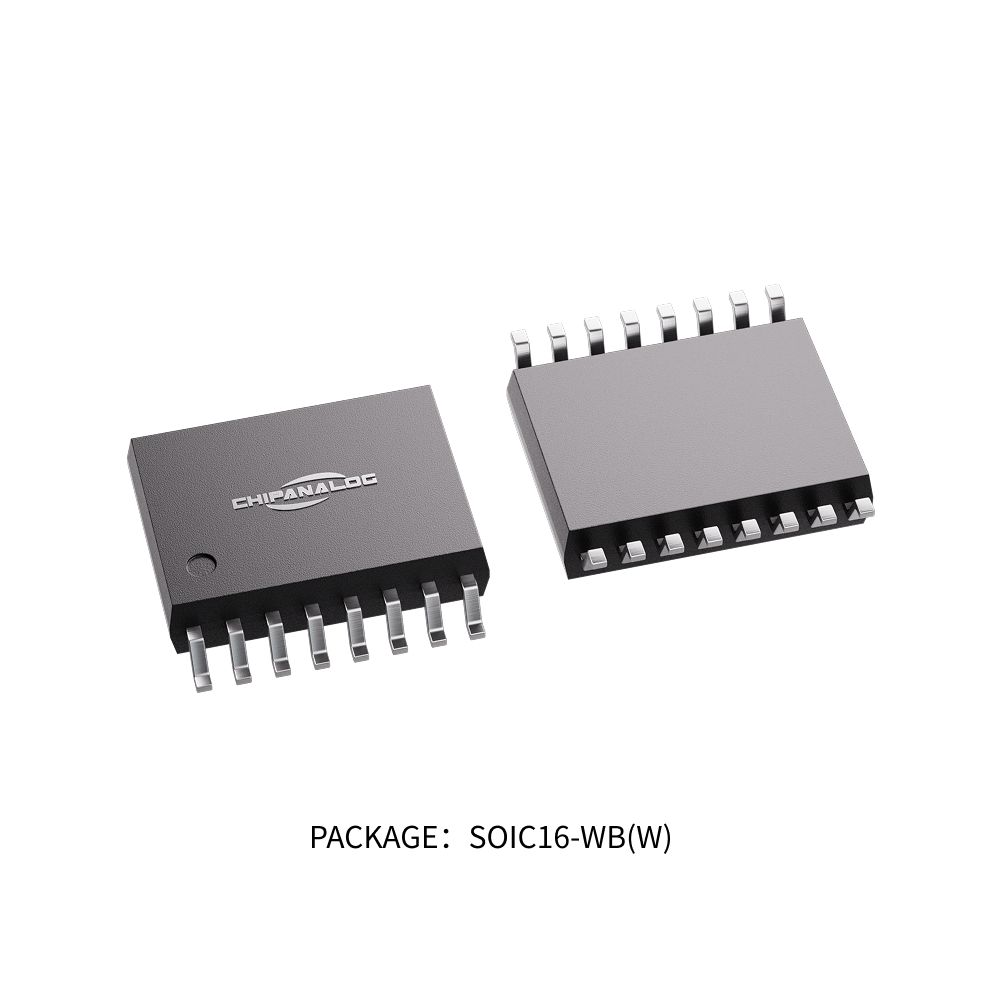

CA-IS308x 系列器件采用16引腳、寬體SOIC封裝，符合
行業隔離式 RS-485/RS-422 的標準封裝，支持–40°C 到
125°C 的工作溫度范圍。
-
特性
滿足或超過TIA/EIA-485A標準的RS-485收發器
數據速率：
500kbps，10Mbps或20Mbps
1/8 單位負載（支持多達 256個總線節點）
邏輯側供電范圍：
2.375V至 5.5V
總線側供電范圍：
3.0V至 5.5V
總線共模工作范圍：
CA-IS3080/86：–15V 至 +15V
CA-IS3082/88：–7V 至 +12V高共模瞬態抗擾度：
±150kV/μs（典型值）
帶有限流驅動器和熱關斷功能開路、短路和空閑總線失效保護
工作溫度范圍：
–40 °C至125 °C
16引腳寬體SOIC封裝，引腳兼容多數隔離式 RS-485收發器
額定工作電壓下隔離柵壽命大于40年
-
應用
-
光伏逆變器
-
工廠自動化
-
電機驅動器
-
樓宇自動化
-
-
器件信息
零件號 封裝 封裝尺寸(標稱值) CA-IS3080
CA-IS3082
CA-IS3086
CA-IS3088SOIC16-WB(W) 10.30mm×7.50mm -
簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: 規格書
更新日期: 2023.03.09
-
文件種類: EVMUG
更新日期: 2021.12.15
-
文件種類: EVMUG
更新日期: 2021.12.15
-
文件種類: APPNOTE
更新日期: 2021.08.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS308X_半雙工_V1.2
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40052786
認證日期: 2025.02.28
-
認證種類: VDE
認證編號: 40057278
認證日期: 2025.02.28
-
認證種類: TüV-EN IEC 62368
認證編號: AK 50656801 0001
認證日期: 2024.12.26
-
認證種類: UL
認證編號: UL-US-L511334-11-91500202-3
認證日期: 2023.03.06
-
認證種類: CQC
認證編號: CQC23001406424
認證日期: 2023.11.09
-
